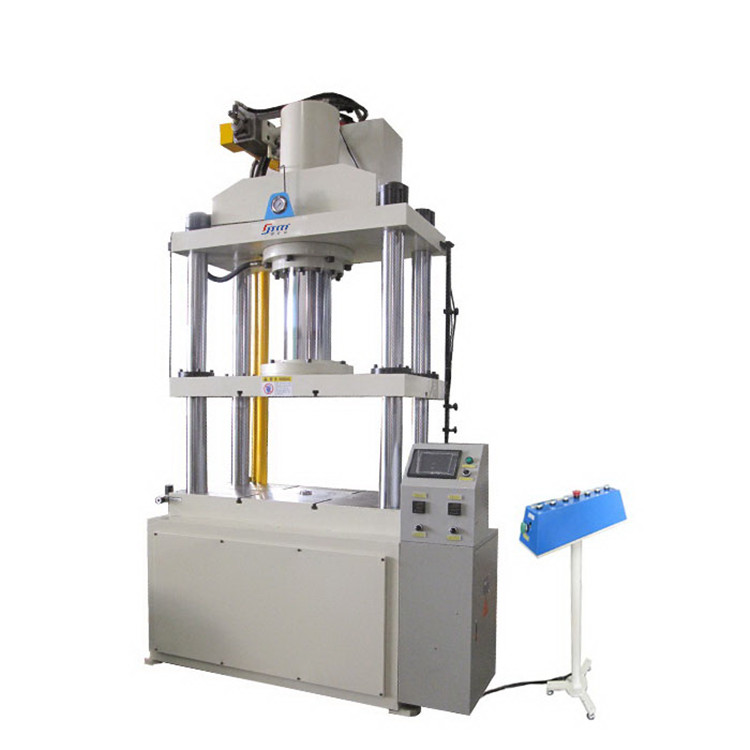

Пресса целиком, вид в три четверти. Должны быть видны четыре колонки, сервонасос и ЧМИ. Никаких людей перед тараном.
Обзор продукта
Каркас по-прежнему представляет собой трехбалочный
четырехколонный штабель. Что меняется, так это драйв. Серводвигатель приводит в действие главный насос, поэтому энергия холостого хода не сбрасывается через предохранительный клапан в течение всего дня, а золотник может останавливаться по цифре, а не только по манометру. В этом разница между этим
четырехколонным сервогидравлическим прессом и стандартным
четырехколонным прессом, который уже представлен на нашей странице. Тоннаж, ход, световой день и размер стола выбираются при заказе. Обычные размеры экспорта составляют от 100 до 315 тонн; другие размеры указаны по той же схеме.
Цех или сборочный цех, где имеется более одного пресса. Используйте Шэньчжэнь или Цзянси, в зависимости от того, какой этаж настоящий. Нет вестибюля складского офиса.
Основные преимущества
Закрытая
четырехколонная рама плюс
сервонасос . Столбцы сохраняют квадратность слайда; сервопривод позволяет оператору сохранять кривую вместо того, чтобы гоняться за ручным клапаном.
Меньшая мощность на холостом ходу, чем у стандартной
группы мотор-насос .
Двигатель замедляется или останавливается, когда слайд находится в режиме ожидания.
Вызов рецепта на HMI. Повторная работа не зависит от того, кто вчера стоял у кнопок.
Т-образные пазы на столе и направляющих. Плашки зажимаются без дополнительных приварных пластин.
Напряжение и цвет не заблокированы. По умолчанию установлено 380 В/50 Гц. Панели на 415 В и 220 В были построены тогда, когда этого требовала сеть назначения.
Крупный план только серводвигателя, насоса и ЧМИ. Никакого широкого заводского опыта.
Что на самом деле делает машина
Ползун опускается на холостом ходу, переключается на запрограммированную скорость прессования, удерживается с усилием или в заданном положении, а затем возвращается обратно. Этого цикла достаточно для:
Корпуса двигателей, роторы и торцевые крышки. Установка подшипников и штифтов.
Сервогидравлический пресс для запрессовки шестерен, когда выравнивание зубьев может потребовать контролируемой калибровки нагрузки и работы по запрессовке, для которых требуется записанная кривая.
Стандартная конфигурация, которую мы цитируем (не замороженная заводская модель):
Товар | Типичный диапазон
Номинальная сила | 1000–3150 кН (класс 100–315 тонн)
Давление в системе | 25 МПа
Слайд-ход | 500–800 мм
Макс. высота открытия | 800–1250 мм
Стол (LR × FB) | от 900 × 900 мм до 1260 × 1120 мм
Эжектор | опционально, около 20–25% от основной силы
Драйв | серводвигатель + насос, ПЛК + ЧМИ
Повторяемость | зависит от приложения; цитата после чертежа детали
Эти числа движутся вместе с порядком. Если кубик выше дневного света, поднимаем колонны. Если вам нужен подвижный валик или легкие шторы, напишите это в запросе.
[вставить фотографию машины] Стол, Т-образные пазы и четыре колонны на уровне глаз оператора.
Типичные задания (без претензий поименованных клиентов)
Мы не публикуем имена других покупателей на этой странице. Приведенные ниже задания представляют собой виды работ, для которых этот фрейм уже используется.
Работа А — сборка двигателя
Прецизионный сервопресс для сборки двигателя устанавливает статор или торцевую крышку. HMI сохраняет окно силы, чтобы следующая смена его не угадала.
Работа Б — подшипники
Четырехколонный сервопресс для подшипников прижимает подшипник к заплечику. Кривая показывает, была ли посадка короткой или отверстие тугое.
Задача C — шестерни
Сервогидравлический пресс для прессования шестерен удерживает соосность достаточно долго, чтобы ступица могла посадиться. Четырехколонная рама используется, когда ширина светильника превышает ширину С-образного корпуса.
Задача D — переналадка
Один и тот же список рецептов позволяет выполнять утреннюю обработку двигателя и дневную обработку подшипников без замены гидравлического блока, только матрицу и сохраненную кривую.
Необязательный. Один вариант применения: корпус двигателя или подшипниковый узел на столе. Логотипа другой фабрики нет.
Где он используется и как мы его продаем
Магазины, которые покупают эту машину, обычно находятся на автомобильных заводах, в цехах по производству зубчатых колес, в магазинах автозапчастей и электрооборудования. Закупка - пресс. То, что вы на нем сделаете после сдачи в эксплуатацию – это ваш производственный план.
Как обычно выполняется заказ:
Отправьте размер матрицы, необходимое усилие, ход, дневной свет и укажите, нужна ли вам записанная кривая усилия.
Мы возвращаем предложение с указанием размера корпуса, размера сервопривода, напряжения и доставки.
Условия, с которыми мы работаем: FOB, CFR или CIF. Депозит банковским переводом, остаток перед отправкой, аккредитив по предъявлении, когда банковский файл чист.
Срок поставки стандартной четырехколонной серворамы обычно составляет 25–40 дней после сдачи на хранение.
Упаковка – мореходный деревянный ящик или пленка плюс стальной поддон, в зависимости от высоты.
Документы: упаковочный лист, коммерческий счет, схема подключения и резервная копия HMI, если список рецептов был согласован.
Часто задаваемые вопросы
Вопрос 1. Чем это отличается от первого списка из четырех столбцов?
А. В первом списке указан стандартный насос четырехколонного гидравлического пресса. В этом списке представлен четырехколонный сервогидравлический пресс. Рама из того же семейства, другой привод.
В2. Может ли одна машина производить двигатели, подшипники и шестерни?
А. На слайде не учитывается название отрасли. Прецизионный сервопресс для сборки двигателя, четырехколонный сервопресс для подшипников и сервогидравлический пресс для прессования шестерен — все они требуют контролируемого хода вниз и сохраненной кривой. Штамповка и тоннаж решают, безопасна ли работа.
Вопрос 3. Вы устанавливаете за рубежом?
А. Ввод в эксплуатацию видео является стандартным. Техник может путешествовать, если договор купли-продажи включает эту строку.
Вопрос 4. Что мне следует указать в первом запросе?
A. Сила, размер стола, ход, дневной свет, напряжение и примечание о том, что вам нужен сервопривод. Образец силовой кривой из старого пресса также подойдет.
Вопрос 5. Будет ли на шильдике указана заводская модель?
О. Да, после того, как спецификация будет заморожена. На этой странице поле общедоступной модели намеренно оставлено пустым.
Чтобы запросить ценовое предложение, отправьте усилие и размер стола в компанию Shenzhen Xintaiming Intelligent Equipment Co., Ltd. Если вам нужна эта рама, попросите прецизионный четырехколонный сервогидравлический пресс.
